拓普康GT-10001助力水库大坝变形监测

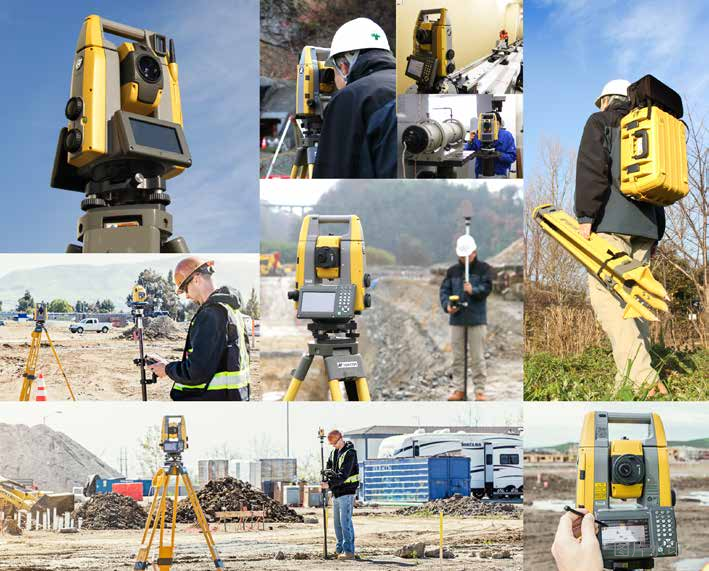

拓普康智能化监测解决方案可广泛应用于深基坑施工过程监测、地铁运营健康监测、高层复杂结构体系施工过程及运营期健康监测、大跨度钢结构施工运营监测、建筑物顶升加固施工监测、智慧桥梁健康监测及老旧房屋健康监测等。

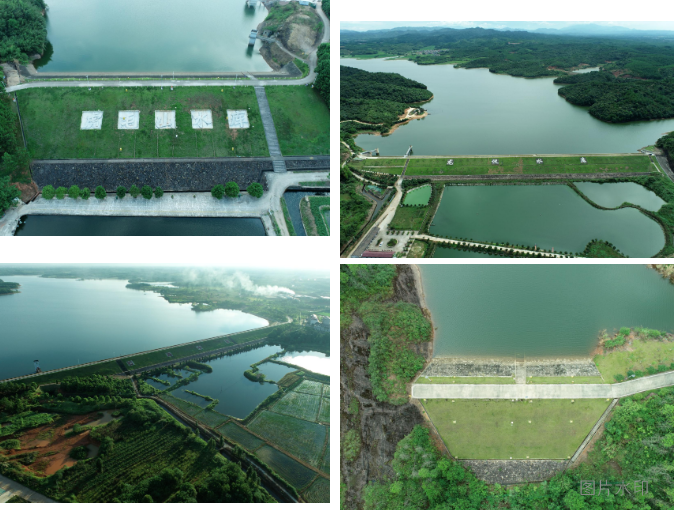

三维测绘工程技术公司受业主所托,对抚州市崇仁县港河水库,乐丰水库,虎毛山水库,石路水库,龙仪水库进行水库大坝变形监测。

人员监测工作如下:




投入监测仪器设备一览表

仪器设备名称

规格型号

精度

数量

全站仪

拓普康GT1001

1″

1台

监测专用棱镜

拓普康棱镜组

- -

2个

水准仪

天宝DINI03

- -

1台

GPS

华测X6

- -

1台



崇仁县水文气象:

崇仁县境内河流属抚河水系,有大小河流140余条,总流程长达910千米,河流密度达每平方公里0.6千米,其中流域面积在50平方千米以上的河流有11条,流域面积在10平方千米以上的有42条。崇仁县属亚热带湿润季风气候区,四季分明。年平均气温17.5°C,日照时数1743.2小时,无霜期年平均为266天,年平均降雨量1773.6毫米。降雨量的时空分布不均匀,5至6月份雨量集中且强度大。
监测方法:

1、平面控制网情况(以港河水库为例)

港河水库平面控制网共分主坝、副坝2个坝区设6个网点,主坝网点布于坝区岸东面山坡及西面路旁,副坝网点布于坝区岸西面山坡及东面山坡。



高程控制点共设四个工作基点,主坝、副坝工作基点组分别设在大坝东西两端基岩上。



2、水平位移监测

(1)测点布置和埋设

水平位移监测点分为基准点、工作基点、变形监测点3种。基准点和工作基点均为变形监测的控制点。基准点一般距离施工场地较远,应设在影响范围以外,用于检查和恢复工作基点的可靠性;工作基点则布设在基坑周围较稳定的地方,直接在工作基点上对水平变形监测点进行观测。水平位移监测点应沿其结构体延伸方向布设,水平位移监测点的布设位置和数量按照设计要求布设。

(2)平面控制网的建立和初始值的观测

水平位移监测控制网按两级布设,由控制点(基准点、工作基点)组成首级网,由观测点及所联测的控制点组成扩展网。对于单个目标的位移监测,可将控制点同观测点按一级布设。控制点坐标由业主提供。

(3)监测方法

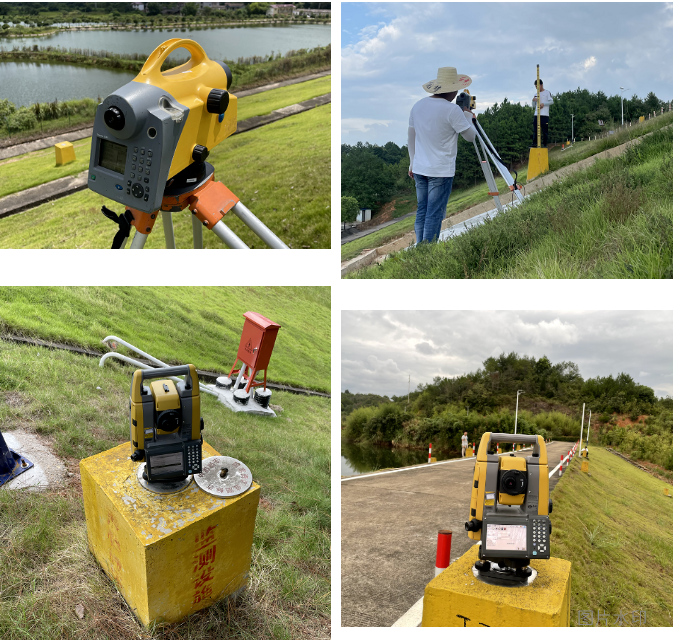

平面监测网为一等边角网,采用拓普康GT-1001全站仪进行观测。。



水平位移监测主要使用全站仪及配套棱镜组等进行观测。水平位移的观测方法很多,可以根据现场情况和工程要求灵活应用。

注意事项

(1)每个测区的基准点不应少于3个,工作基点多少视监测情况而定,根据本工程的特点,结合《土石坝安全监测技术规范》SL551-2012的规定,可将工作基点设置于大坝四周

(2)对埋设后的监测标志点应采取适当的保护措施,防止受到毁坏。

(3)使用仪器进行观测时,要尽量减少仪器的对中误差、照准误差和调焦误差的影响。监测应在通视良好,成像清晰的有利时刻进行。



3、垂直水平位移监测

(1)观测仪器

观测采用精密电子水准仪天宝dini03与其配套铟钢尺测量,满足规范要求。

(2)观测方法

测量时采用往返闭合测量。往返测总距离约为4.3km,

(3)根据《工程测量规范》GB50026-2012、《国家一二等水准测量规范》GB/T12897-2006等有关规范的要求,结合本工程的相关要求,采用二等水准测量,观测点测站高程中误差≤0.5mm。二等水准具体要求如下:基辅分化读数差≤0.4mm、基本分化所测高差之差≤0.6mm、往返较差及附合或环线闭合差≤mm(n为测站数);具体观测时,视线长度≤50m、前后视距差≤1.0m、前后视距累计差≤3.0m、视线高度(下视读数)≥0.3m;当观测时,测点之间必须是偶数站,往返测量的测站数均为偶数站。

(4)垂直水平位移作业、计算

⑴沉降观测遵循先控制后加密的原则,在观测前要检查维护监测控制网的可靠性。垂直水平位移严格按照国家二等水准测量要求进行作业,在作业过程中采用相同的观测路线和观测方法,使用同一仪器,并尽量长期固定司镜人员。

⑵沉降计算方法如下:

本次沉降=本次高程-上次高程

累积沉降=上次累积沉降+本次沉降

当日沉降量值大于1mm(包括1mm)时则认为垂直水平位移点发生了变形或存在变形趋势;当累计沉降量值大于2mm(包括2mm)时,则认为垂直水平位移点发生了沉降变形。

⑶填写沉降变形表格,绘制时间沉降变形曲线,进行变形分析。

注意事项:

⑴初始值的观测一般取2~3次的数据的中值,每次初始值观测的时间要尽可能的短。

⑵在监测数据发生异常现象,要及时通知有关各方,同时加密监测频率,防止突发事故,直至采取有效措施。

⑷基准网的维护作业:对沉降基准网进行定期校核,防止基准网本身发生变形,以保证垂直水平位移成果的正确性。
